渦街流量計

概述

一、產品概述
DT-LUGB渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量?jì)x表。

二、技術參數
1、測量介質: 氣體、液體、蒸氣;
2、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100;
3、法蘭連接式口徑選擇 100,150,200;
4、流量測量范圍 正常測量流速范圍 雷諾數1.5×104~4×106;氣體5~50m/s; 液體0.5~7m/s;
5、測量精度 1.0級 1.5級;
6、被測介質溫度:常溫–25℃~100℃;7.高溫–25℃~150℃ -25℃~250℃;
7、輸出信號 脈沖電壓輸出信號 高電平8~10V 低電平0.7~1.3V;
8、脈沖占空比約50%,傳輸距離為100m;
9、脈沖電流遠傳信號 4~20 mA,傳輸距離為1000m;
10、儀表使用環境 溫度:-25℃~+55℃ 濕度:5~90% RH50℃;
11、材質 不銹鋼, 鋁合金;
12、電源 DC24V或鋰電池3.6V;

三、流量范圍表

表1、液體與氣體(單位:m3/h)

通徑

(DN)

液體流量范圍

(m3/h)

輸出頻率范圍

(Hz)

氣體流量范圍

(m3/h)

輸出頻率范圍

(Hz)

15

1.2~6.2

90~900

5~25

265~2640

20

1.5~10

40~396

8~50

218~1982

25

1.6~16

32~325

10~70

172~1420

32

2~20

20~250

15~150

130~1350

40

2.5~25

13~130

22~220

115~1147

50

3.5~35

9~93

36~320

96~854

65

6~60

8~82

50~480

61~583

80

10~100

6~65

70~640

45~417

100

15~150

5~50

130~1100

43~367

125

25~250

5~47

200~1700

33~290

150

40~400

4~40

280~2240

27~221

200

80~800

3~33

580~4960

24~207

250

140~1400

3~26

970~8000

20~171

300

200~2000

2~22

1380~11000

17~136

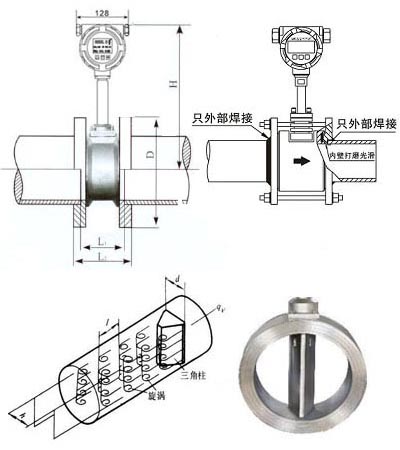

四、外形尺寸圖

通徑

(DN)

L

(mm)

H

(mm)



10

66

360

15

66

360

20

66

360

25

66

360

32

66

365

40

80

370

50

80

375

65

93

383

80

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

五、安裝示意圖

注意事項

圖例

1、擴管的安裝

對于小口徑大流量,必須擴管安裝,同時保證流量計的前直管段≥15D,后直管段≥5D



2、縮管的安裝

對于大口徑小流量,必須縮管安裝,同時保證流量計的前直管段≥15D,后直管段≥5D



3、彎管的安裝

如果流量計的前端有90°彎頭或T型接頭,要保證流量計的前直管段≥15D,后直管段≥5D



4、同一平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭,要保證流量計的前直管段≥20D,后直管段≥5D



5、不同平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭,要保證流量計的前直管段≥25D,后直管段≥5D



6、調節閥的安裝

如果流量計前后需要安裝調節閥,要保證流量計的前直管段≥25D,后直管段≥5D

l六、產品選型表

DT-LUGB

渦街流量計

口徑

(mm)

10

DN10~DN50  (法蘭式、卡箍式、螺紋式、對夾式)

50

DN50~DN150  (對夾式、法蘭式)

100

DN100~DN300(法蘭式、對夾式)

300

DN300以上為插入式

安裝方式

B

對夾式

L

法蘭連接式

C

插入式

補償方式

無

無補償

BC

溫度壓力補償

W

單溫度補償

Y

單壓力補償

測量介質

Y

液體

Q

氣體

Z

蒸汽

溫度范圍

T1

常溫型(120℃以下)

T2

高溫型(250℃以下)

壓力等級

P1

常壓~1.6MPa

P2

2.5MPa

P3

4.0MPa

本體材質

A

碳鋼

B

304不銹鋼

C

316不銹鋼

供電方式

D

兩線制DC24V  4~20mA

H

兩線制DC24V  4~20mA+HART協議

C

電池供電

附加選項

R

RS485 MODBUS通訊協議

M

脈沖輸出

B

防爆(ExII CT6)


七、產品價格
不同的口徑、介質影響渦街流量計的價格,比如DN150渦街流量計,介質蒸汽,溫度260度,法蘭連接,價格3200元/臺,口徑越大與溫度越高直接與價格成正比。

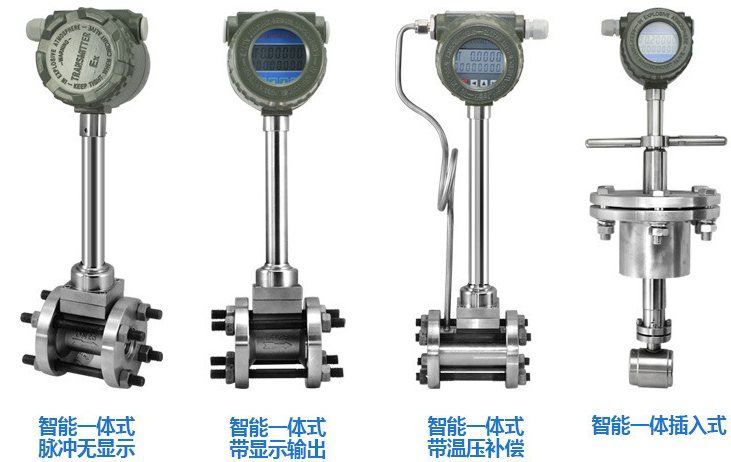

渦街流量計實物圖片展示(一體式脈沖無顯示、一體式帶顯示輸出、一體式帶溫壓補償、一體插入式)


       渦街流量計

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的渦街流量計性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請 聯系我們 。
