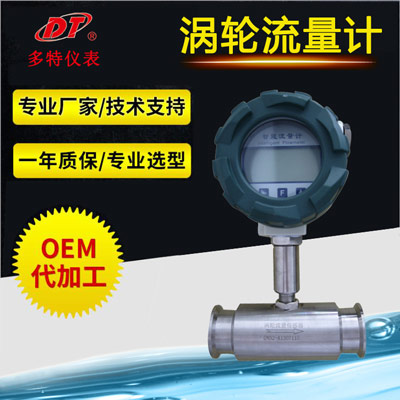

卡箍式渦輪流量計

概述

一、產品概述
DT-LWGY系列渦輪流量計是吸取了國內外流量?jì)x表**技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,**用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m²/s的液體,對于運動粘度大于5×10-6m²/s的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表圖1所示。
二、性能特點
  1、高**度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R;
  2、輸出脈沖頻率信號,適于總量計量及與計算機連接,無零點漂移,抗干擾能力強;
  3、可獲得很高的頻率信號(3~4kHz),信號分辨力強;
  4、范圍度寬,中大口徑可達1:20,小口徑為1:10;
  5、結構緊湊輕巧,安裝維護方便,流通能力大;
  6、適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
  7、可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。
  8、重復性好短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到*高的**度,是各個廠家優先選用的流量計

三、技術性能:表1

儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接
(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
精度等級 ±0.5%R
量程比 1:10;1:15;1:20
儀表材質 304不銹鋼、316(L)不銹鋼等
被測介質溫度(℃) -20~+120℃
環境條件 溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
輸出信號 4-20mADC電流信號(LWGY-□C型)
供電電源 LWGY-□B型:自帶鋰電池供電(可連續使用3年);LWGY-□C型:+24VDC
信號傳輸線 2×0.3(二線制)
傳輸距離 ≤1000m
信號線接口 內螺紋M20×1.5(LWGY-□C型)
防爆等級 ExdIIBT6
防護等級 IP65


四、測量范圍及工作壓力:表2

儀表口徑 正常流量范圍(m3/h) 擴展流量范圍(m3/h) 常規耐受壓力(MPa) 特制耐壓等級(MPa)(法蘭連接方式)
DN 4 0.04~0.25 0.04~0.4 6.3 12、16、25
DN 6 0.1~0.6 0.06~0.6 6.3 12、16、25
DN 10 0.2~1.2 0.15~1.5 6.3 12、16、25
DN 15 0.6~6 0.4~8 6.3、2.5(法蘭) 4.0、6.3、12、16、25
DN 20 0.8~8 0.45~9 6.3、2.5(法蘭) 4.0、6.3、12、16、25
DN 25 1~10 0.5~10 6.3、2.5(法蘭) 4.0、6.3、12、16、25
DN 32 1.5~15 0.8~15 6.3、2.5(法蘭) 4.0、6.3、12、16、25
DN 40 2~20 1~20 6.3、2.5(法蘭) 4.0、6.3、12、16、25
DN 50 4~40 2~40 2.5 4.0、6.3、12、16、25
DN 65 7~70 4~70 2.5 4.0、6.3、12、16、25
DN 80 10~100 5~100 2.5 4.0、6.3、12、16、25
DN 100 20~200 10~200 2.5 4.0、6.3、12、16、25
DN 125 25~250 13~250 1.6 2.5、4.0
DN 150 30~300 15~300 1.6 2.5、4.0
DN 200 80~800 40~800 1.6 2.5、4.0

五、公稱通徑: 表3
 型號 公稱通徑 (mm) L(mm) H(mm) G Lˊ(mm) D(mm) d(mm) 孔數
LWGY-4 4 275 145 G1/2 215
LWGY-6 6 275 145 G1/2 215
LWGY-10 10 455 165 G1/2 350
LWGY-15 15 75 173 G1   Ф65 Ф14 4
LWGY-25 LWGY-32 25 32 100 140 180 G5/4 G2   Ф85 Ф100 Ф14 4
LWGY-40 40 140 178 G2   Ф14   4
LWGY-50 50 150 252     Ф125 Ф18 4
LWGY-80 80 200 287     Ф160 Ф18 8
LWGY-100 100 220 322     Ф180 Ф18 8
LWGY-150 150 300 367     Ф250 Ф25 8
LWGY-200 200 360 415     Ф295 Ф23 12

六、產品選型表:表4

型    號 說    明
DT-LWGY─ /□ /□ /□ /□ /□ /□
公 稱 通 徑 4             4mm,標準量程0.04~0.25m3/h,寬量程為0.04~0.4m3/h
6 6mm,標準量程0.1~0.6m3/h,寬量輪為0.06~0.6m3/h
10 10mm,標準量程0.2~1.2m3/h,寬量程為0.15~1.5m3/h
15 15mm,標準量程0.6~6m3/h寬量程為0.4~8m3/h
20 20mm,標準量程0.8~8m3/h,寬量程為0.4~8m3/h
25 25mm,標準量程1~10m3/h,寬量程為0.5~10m3/h
32 32mm,標準量程1.5~15m3/h,寬量程為0.8~15m3/h
40 40mm,標準量程2~20m3/h,寬量程為1~20m3/h
50 50mm,標準量程4~40m3/h,寬量程為2~40m3/h
65 65mm,標準量程7~70m3/h,寬量程為4~70m3/h
80 80mm,標準量程10~100m3/h,寬量程為5~100m3/h
100 100mm,標準量程20~200m3/h,寬量程為10~200m3/h
125 125mm,標準量程25~250m3/h,寬量程為13~250m3/h
150 150mm,標準量程30~300m3/h,寬量程為15~300m3/h
200 200mm,標準量程80~800m3/h,寬量程為40~800m3/h
類型 B 電池供電現場顯示型
C 現場顯示/4~20mA 兩線制電流輸出
C1 現場顯示/RS485通訊協議
C2 現場顯示/HART通訊協議
精度等級 0.5 精度0.5級
1.0 精度1.0級
渦 輪 類 型 W 寬量程渦輪
S 標準渦輪
材 質 S 304不銹鋼
L 316(L)不銹鋼
防爆 E 防爆型 (防爆等級:ExdⅡBT6)
壓力等級 N 常規   (參照表2)
H(x) 高壓   (參照表2)

七、技術參數:表5
儀表型號 RL-LWGY-N RL-LWGY-A RL-LWGY-N RL-LWGY- A R-LWGY-B RL-LWGY- C
信號輸出 脈沖 4-20mA 脈沖 或4-20mA 無 4-20mA/脈沖
供電電源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 鋰電池 24VDC±15%
精度等級 1.0~0.5級 1.0~0.5級 1.0~0.5級
測量范圍 標準量程 標準量程 標準量程或擴展量程
顯示器 無 無
通訊接口 無 無 可選RS485
儀表材質 不銹鋼 不銹鋼 不銹鋼
防爆等級 無 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防護等級 IP60 IP65 IP65
整機功耗 <1W <1W <1W
儀表通經 DN4~DN250 DN4~DN250 DN4~DN250
介質溫度 -20℃~120℃ -20℃~120℃ -20℃~120℃
環境溫度 -30℃~60℃ -30℃~60℃ -30℃~60℃

八、安裝指南
1、渦輪流量計正確安裝時,應注意遠離外界電場、磁場,必要時應采取有效的屏蔽措施,以避免外來干擾。渦輪流量計可水平、垂直安裝,垂直安裝時流體方向必須向上。液體應充滿管道,不得有氣泡。安裝時,液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。安裝時必須使管道內流體滿管,才能保證測量精準。
2、流量計上游端至少應有10倍公稱通徑長度的直管段,下游端應不少于5倍公稱通徑的直管段,其內壁應光滑清潔,無凹痕、積垢和起皮等缺陷。
3、傳感器安裝方式:傳感器應朝上或水平(放大器指向)安裝;介質溫度超過250℃,傳感器應水平安裝。傳感器及管道必要時應良好接地,接地電阻≤10Ω。傳感器上、下游直管段長度的要求。

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的卡箍式渦輪流量計性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請 聯系我們 。
